غمر الذهب 6 طبقات SMT خدمة التجميع FR4 لوحة الضغط المختلط
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JIETENG |
| إصدار الشهادات | ISO/TS16949/RoHS/TS16949 |
| رقم الموديل | FR4 |
| الحد الأدنى لكمية | قابل للتفاوض |
| الأسعار | negotiable |
| تفاصيل التغليف | كرتون فارغ ، فراغ معبأة |
| وقت التسليم | 5-8 يوم عمل |
| شروط الدفع | قابل للتفاوض |
| القدرة على العرض | 360000 متر مربع / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| إبراز | 6 طبقات SMT خدمة التجميع,خدمة تجميع SMT الذهبية الغمر,لوحة دوائر PCB الذهبية الغمر |
||
|---|---|---|---|
منتوج وصف

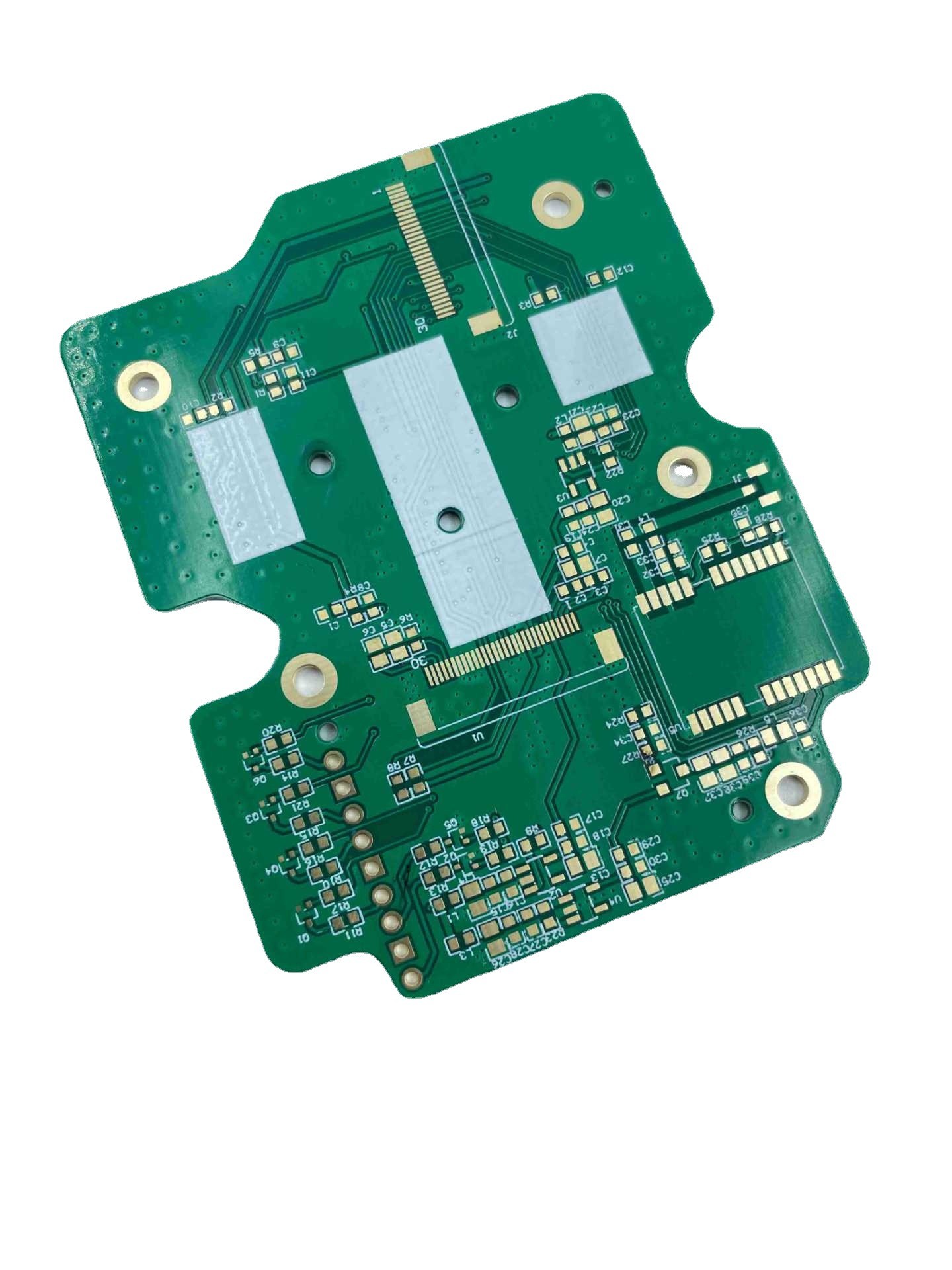

PCB لوحة دوائر كهربائية 6 طبقات 4350 بالإضافة إلى لوحة ضغط مختلطة FR4 لوحة ذهبية مغمورة
لوح من ست طبقات ، مما يعني أنه يحتوي على ست طبقات من المواد الموصلة مفصولة بطبقات عازلة.
اللوحة مصنوعة من مادة 4350 و FR4.4350 عبارة عن صفائح عالية الأداء معروفة بخصائصها الحرارية والميكانيكية الممتازة ، في حين أن FR4 عبارة عن صفائح إيبوكسي مسلحة بالألياف الزجاجية تستخدم على نطاق واسع في تصنيع ثنائي الفينيل متعدد الكلور.
اللوحة عبارة عن لوحة دائرة هجينة ، والتي تشير إلى مزيج من المواد متعددة الطبقات تحت ضغط عالٍ ودرجة حرارة عالية.تضمن هذه العملية أن الطبقات مرتبطة ببعضها بإحكام ، مما ينتج عنه لوح قوي ومتين.
تتميز اللوحة بطلاء ذهبي مغمور ، وهو تشطيب شائع الاستخدام في تصنيع ثنائي الفينيل متعدد الكلور.يوفر الذهب الغمر سطحًا مسطحًا وموحدًا مثاليًا للحام وربط الأسلاك ، كما يحمي آثار النحاس الموجودة على السبورة من الأكسدة والتآكل.
تلبي لوحة الدوائر PCB متطلبات الأداء العالي ويتم تصنيعها باستخدام التكنولوجيا المتقدمة والمواد عالية الجودة لضمان الأداء الأمثل والموثوقية.
| غرض | الإمكانية |
| المواد الأساسية | FR-4 ، High TG FR-4 ، مادة خالية من الهالوجين ، CEM-3 ، CEM-1 ، PTFE ، Rogers ، Arlon ، Taconic ، قاعدة الألومنيوم ، Teflon ، PI ، إلخ |
| طبقات | 1-60 |
| سمك النحاس الداخلي / الخارجي النهائي | 0.5-6 أوقية |
| سمك اللوح النهائي | 0.2-7.0 مم (≤0.2 مم يحتاج إلى مراجعة) ، ≤0.4 مم لـ HASL |
| سمك اللوح 1.0mm: +/- 0.1mm سمك 1Board> 2.0mm: +/- 8٪ |
|
| أقصى حجم للوحة | ≤2 الجانبين PCB: 600 * 1500 مم متعدد الطبقات ثنائي الفينيل متعدد الكلور: 500 * 1200 مم |
| الحد الأدنى لعرض / تباعد خط الموصل | الطبقات الداخلية: ≥3 / 3 مل الطبقات الخارجية: ≥3.5 / 3.5 مل |
| حجم الفتحة الصغرى | الثقب الميكانيكي: 0.15 مم ثقب الليزر: 0.1 مم |
| دقة الحفر: أول حفر أول حفر: 1 ميل الحفر الثاني: 4 مل |
شركة Shenzhen Jieteng Circuit Co. ، Ltd. مكرسة لتوفير مركبات ثنائي الفينيل متعدد الكلور عالية الجودة من خلال استخدام معدات وتكنولوجيا التصنيع المتقدمة.يعمل فريق المهندسين والفنيين ذوي الخبرة في الشركة عن كثب مع العملاء للتأكد من أن مركبات ثنائي الفينيل متعدد الكلور تلبي متطلباتهم الخاصة.
بالإضافة إلى التزامها بالجودة ، تولي الشركة أهمية كبيرةخدمة الزبائن.تعمل شركة Jieteng Circuit Co. ، Ltd. بشكل وثيق مع عملائها لتقديمهاحلول شخصيةوالدعم في جميع أنحاء بأكملهعملية تصنيع ثنائي الفينيل متعدد الكلور، من التصميم إلى التسليم.
بشكل عام ، تعتبر Shenzhen Jieteng Circuit Co. ، Ltd. سمعة طيبة وموثوقةالشركة المصنعة لثنائي الفينيل متعدد الكلورمع تركيز قوي على الجودة والابتكار وخدمة العملاء.خبرة الشركة فيتصنيع ثنائي الفينيل متعدد الكلوروالتفاني في إرضاء العملاء يجعلها شريكًا موثوقًا به للشركات والمؤسسات التي تتطلب مركبات ثنائي الفينيل متعدد الكلور عالية الجودة.
