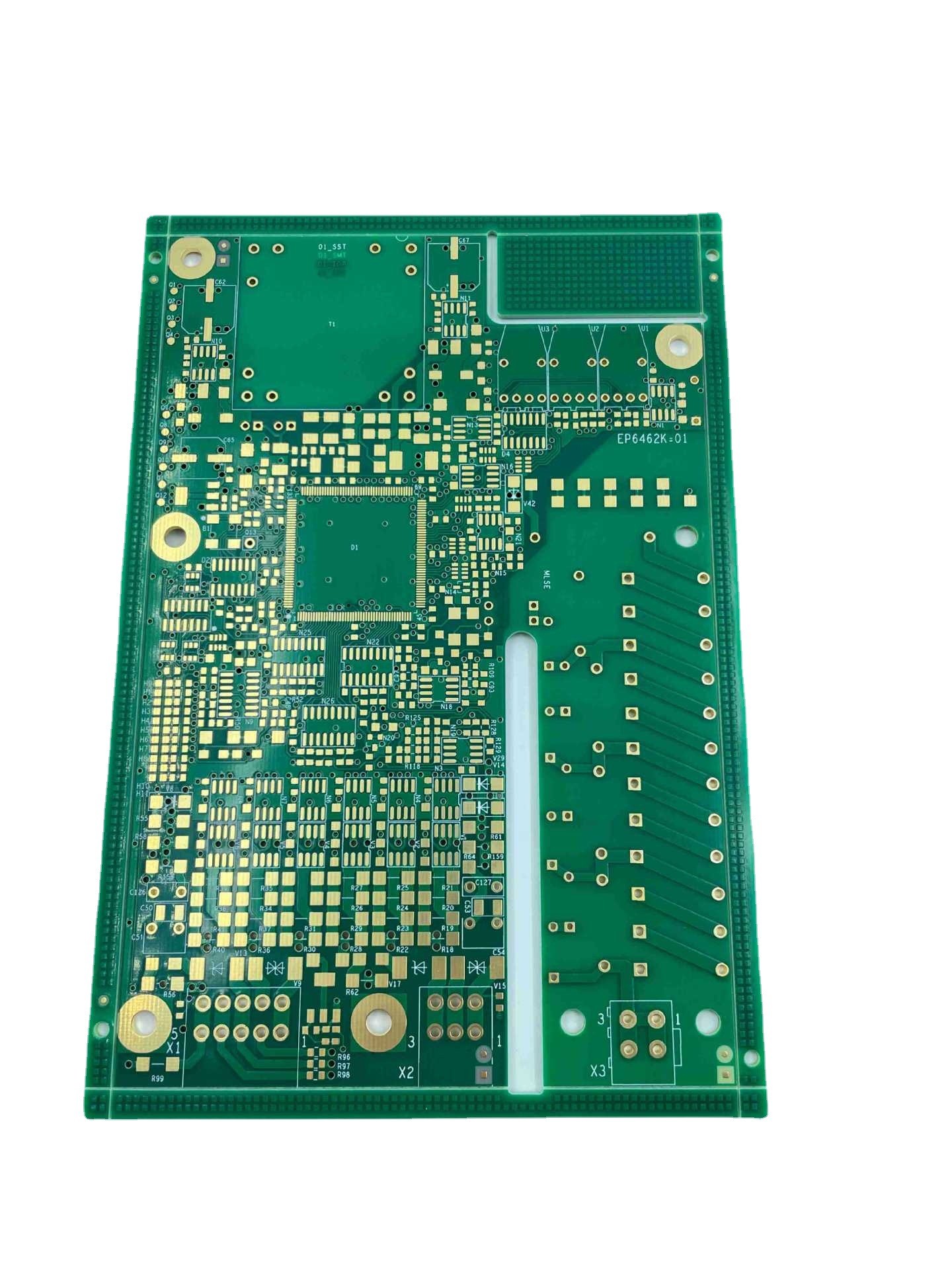

مادة صفائح TG عالية 8 طبقة لوح ثنائي الفينيل متعدد الكلور ، زيت أخضر ، سمك 1.6 مللي متر

  • High TG Sheet Material 8 Layer PCB Board Green Oil 1.6MM Thickness
  • High TG Sheet Material 8 Layer PCB Board Green Oil 1.6MM Thickness
مكان المنشأ الصين
اسم العلامة التجارية JIETENG
إصدار الشهادات ISO/TS16949/RoHS/TS16949
رقم الموديل FR4
الحد الأدنى لكمية قابل للتفاوض
الأسعار negotiable
تفاصيل التغليف كرتون فارغ ، فراغ معبأة
وقت التسليم 5-8 يوم عمل
شروط الدفع قابل للتفاوض
القدرة على العرض 360000 متر مربع / سنة

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
إبراز

لوح ثنائي الفينيل متعدد الكلور ذو 8 طبقات من TG

,

لوح ثنائي الفينيل متعدد الكلور ذو 8 طبقات من الزيت الأخضر

,

سمك 1.6 مم عالي TG ثنائي الفينيل متعدد الكلور
اترك رسالة
منتوج وصف

لوحة من 8 طبقات من مادة الألواح TG عالية ، لوحة دوائر بسماكة 1.6 مللي متر زيت أخضر





لوحة الدوائر PCB وقفة واحدة ومصنع مكونات إلكترونية PCB PCBA

Fr4 PCB لوحة الدوائر الشركة المصنعة OEM لوحة الدوائر المطبوعة
FPC FPCB Flex PCB تصنيع ثنائي الفينيل متعدد الكلور المرن

جودة عالية متعدد الطبقات الكلور الجمعية الصين ثنائي الفينيل متعدد الكلور الصانع

OEM PCB Circuit Board الشركة المصنعة PCBA Assembly متعدد الطبقات عالي التردد ثنائي الفينيل متعدد الكلور
الصين PCBA الصانع مخصص السيارات / الطبية / التحكم الصناعي PCB PCBA لوحة الدوائر
النموذج الإلكتروني المخصص PCBA الجمعية لوحة الدوائر ثنائي الفينيل متعدد الكلور



تسلسل غرض الإمكانية
1 المواد الأساسية FR-4 ، High TG FR-4 ، مادة خالية من الهالوجين ، CEM-3 ، CEM-1 ، PTFE ، Rogers ، Arlon ، Taconic ، قاعدة الألومنيوم ، Teflon ، PI ، إلخ
2 طبقات 1-60
3 سمك النحاس الداخلي / الخارجي النهائي 0.5-6 أوقية
4 سمك اللوح النهائي 0.2-7.0 مم (≤0.2 مم يحتاج إلى مراجعة) ، ≤0.4 مم لـ HASL
    سمك اللوح 1.0mm: +/- 0.1mm
سمك 1Board> 2.0mm: +/- 8٪
5 أقصى حجم للوحة ≤2 الجانبين PCB: 600 * 1500 مم
متعدد الطبقات ثنائي الفينيل متعدد الكلور: 500 * 1200 مم
6 الحد الأدنى لعرض / تباعد خط الموصل الطبقات الداخلية: ≥3 / 3 مل
الطبقات الخارجية: ≥3.5 / 3.5 مل
7 حجم الفتحة الصغرى الثقب الميكانيكي: 0.15 مم
ثقب الليزر: 0.1 مم
    دقة الحفر: أول حفر أول حفر: 1 ميل
الحفر الثاني: 4 مل
8 Warpage سمك اللوح 0.79 مم: β≤1.0٪
0.80 سماكة اللوح 2.4 مم: β≤0.7٪
سمك اللوح 2.5 مم: β≤0.5٪
9 معاوقة خاضعة للرقابة +/- 5٪ Ω (<50Ω) ، + / - 10٪ (50Ω) ، 50Ω +/- 5٪ (يحتاج إلى مراجعة)
10 ابعاد متزنة 15:01
11 حلقة اللحام دقيقة 4 ميل



مادة صفائح TG عالية 8 طبقة لوح ثنائي الفينيل متعدد الكلور ، زيت أخضر ، سمك 1.6 مللي متر 0

شركة Shenzhen Jieteng Circuit Co. ، Ltd. مكرسة لتوفير مركبات ثنائي الفينيل متعدد الكلور عالية الجودة من خلال استخدام معدات وتكنولوجيا التصنيع المتقدمة.يعمل فريق المهندسين والفنيين ذوي الخبرة في الشركة عن كثب مع العملاء للتأكد من أن مركبات ثنائي الفينيل متعدد الكلور تلبي متطلباتهم الخاصة.

بالإضافة إلى التزامها بالجودة ، تولي الشركة أهمية كبيرةخدمة الزبائن.تعمل شركة Jieteng Circuit Co. ، Ltd. بشكل وثيق مع عملائها لتقديمهاحلول شخصيةوالدعم في جميع أنحاء بأكملهعملية تصنيع ثنائي الفينيل متعدد الكلور، من التصميم إلى التسليم.
