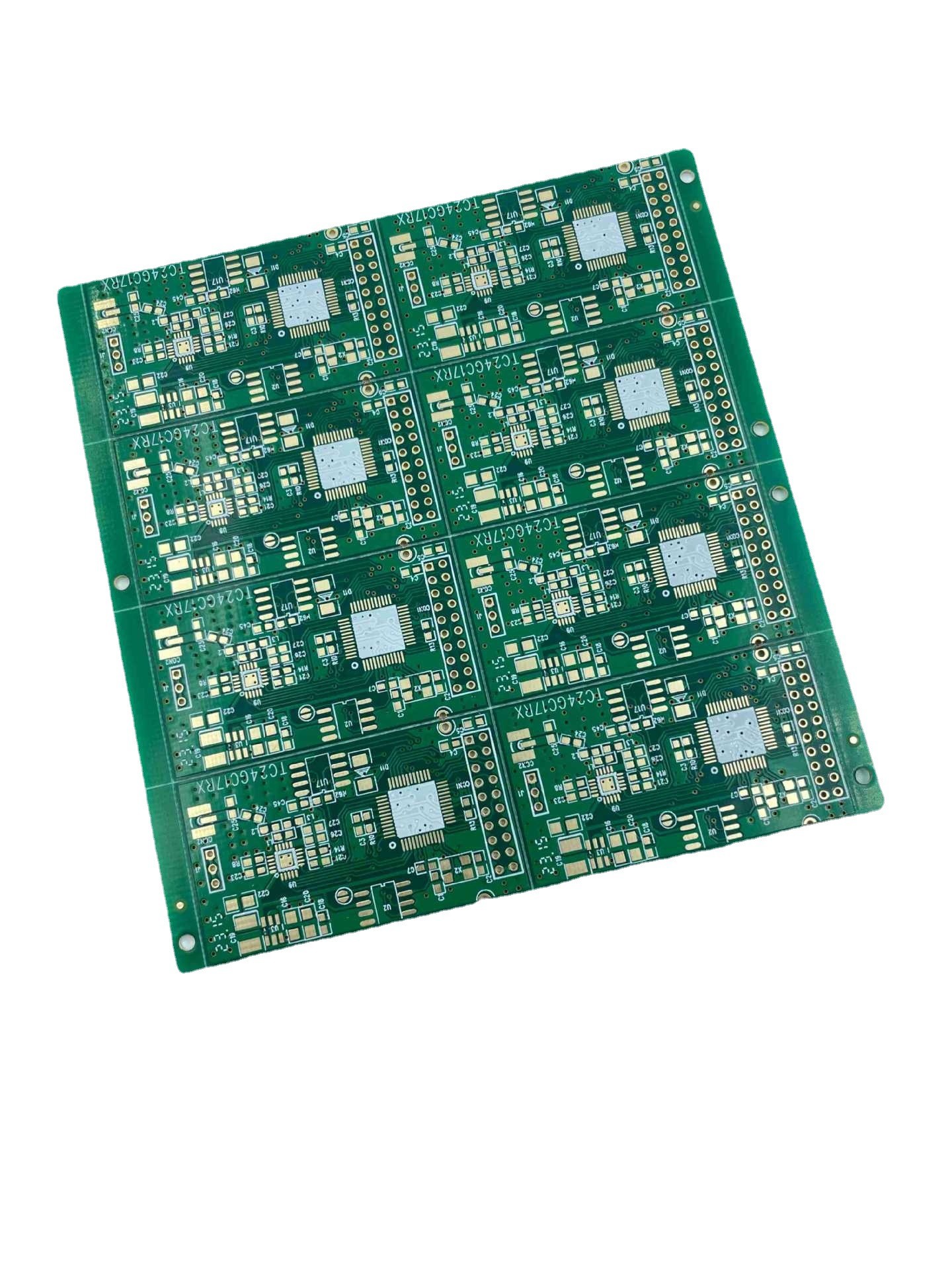

FR4 TG135 ثنائي الطبقات ثنائي الفينيل متعدد الكلور ، سطح ENIG 2u 0.075 مم من مجموعة PCB SMT
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JIETENG |
| إصدار الشهادات | ISO/TS16949/RoHS/TS16949 |
| رقم الموديل | FR4 |
| الحد الأدنى لكمية | قابل للتفاوض |
| الأسعار | negotiable |
| تفاصيل التغليف | كرتون فارغ ، فراغ معبأة |
| وقت التسليم | 5-8 يوم عمل |
| شروط الدفع | قابل للتفاوض |
| القدرة على العرض | 150000 متر مربع / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| سماكة النحاس | 1 أوقية | المواد الأساسية | FR-4 |
|---|---|---|---|
| دقيقة. تباعد الأسطر | 0.1 ملم | قناع اللحيم | أسود أخضر أزرق |
| غرض | ODM OEM LED PCBA | طلب | لعبة إلكترونية |
| إبراز | FR4 TG135 ثنائي الطبقات ثنائي الفينيل متعدد الكلور,ENIG 2 طبقة ثنائي الفينيل متعدد الكلور,0.075 مم PCB SMT Assembly |
||
منتوج وصف
FR4 TG135 سطح ثنائي الطبقات ثنائي الفينيل متعدد الكلور ENIG 2u 0.075 مم
FR4 TG135 عبارة عن مادة ركيزة تستخدم في تصنيع لوحات الدوائر المطبوعة (PCBs).تشير درجة حرارة التزجج (Tg) البالغة 135 درجة مئوية إلى قدرتها على تحمل درجات الحرارة المعتدلة أثناء التشغيل دون فقد خصائصها الميكانيكية أو الكهربائية.يشير ثنائي الفينيل متعدد الكلور المكون من طبقتين والمصنوع من مادة FR4 TG135 إلى ثنائي الفينيل متعدد الكلور بطبقتين من مادة الركيزة وآثار نحاسية.
ENIG (الذهب الغمر بالنيكل غير الكهربائي) هو معالجة سطحية تُطبق على آثار النحاس والوسادات الموجودة على سطح مركبات ثنائي الفينيل متعدد الكلور.يتضمن ترسيب طبقة من النيكل على النحاس ، متبوعة بطبقة ذهبية مغمورة.توفر معالجة السطح هذه حماية ممتازة ضد الأكسدة وأشكال التآكل الأخرى وغالبًا ما تستخدم في تطبيقات عالية الموثوقية.
يشير السطح 2u إلى سماكة الطبقة الذهبية لإنهاء ENIG.سطح 2u يعني أن الطبقة الذهبية الغاطسة بسماكة 2 ميكرون ، وهي السماكة القياسية للعديد من تشطيبات ENIG.
0.075 مم (75 ميكرون) تشير إلى الحد الأدنى من قدرة المسار / الخلوص لثنائي الفينيل متعدد الكلور.هذا يعني أن الحد الأدنى للمسافة بين خطين نحاسيين على سطح ثنائي الفينيل متعدد الكلور هو 0.075 مم ، مما يشير إلى أن ثنائي الفينيل متعدد الكلور مناسب للتطبيقات عالية الكثافة حيث تكون المساحة مرتفعة.
| طبقة ثنائي الفينيل متعدد الكلور | 2 لتر | مادة ثنائي الفينيل متعدد الكلور | FR4 |
| سماكة النحاس | 1/1/1/1 أوقية | سمك ثنائي الفينيل متعدد الكلور | 1.0 ملم |
| دقيقة.حجم الحفرة | 0.2 مم | Min.PCB المسار / الفجوة: | 3/3 ميل |
| قناع لحام ثنائي الفينيل متعدد الكلور | أخضر | PCB بالشاشة الحريرية | أبيض |
| انتهى سطح ثنائي الفينيل متعدد الكلور | ENIG 2u | مخطط ثنائي الفينيل متعدد الكلور | التوجيه / V-CUT |
| طلب | لعبة إلكترونية | ||
| متطلبات خاصة: | مساحة الخط الصغيرة والفجوة: 3 / 3mil / min.عبر حجم الثقب 0.15 مللي متر | ||
شركة Shenzhen Jieteng Circuit Co. ، Ltd.
منذ إنشائها في عام 2009 ، التزمت بإنتاج لوحات الدوائر المطبوعة ثنائي الفينيل متعدد الكلور
