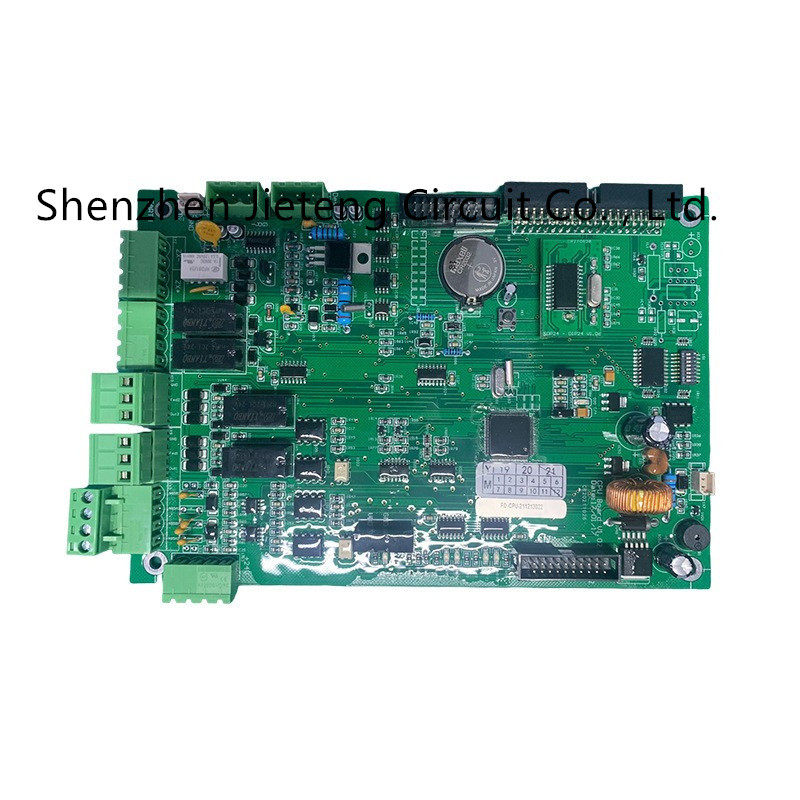

خدمات لوحة الدوائر المطبوعة للأجهزة الطبية SMT ENIG ENEPIG

  • Medical Instrument SMT Printed Circuit Board Services ENIG ENEPIG
مكان المنشأ قوانغدونغ ، الصين
اسم العلامة التجارية JIETENG
إصدار الشهادات ISO/TS16949/RoHS/TS16949
رقم الموديل PCBA
الحد الأدنى لكمية قابل للتفاوض
الأسعار negotiable
تفاصيل التغليف العبوة الخارجية عبارة عن عبوات كرتونية قياسية ومليئة بقطن اللؤلؤ
وقت التسليم 5-8 أيام للتسليم
شروط الدفع قابل للتفاوض
القدرة على العرض 5000 سم مربع / سم مربع في الشهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
Min. دقيقة. line spacing تباعد الأسطر 3 مل (0.075 ملم) سماكة مجلس 0.2 مم - 4.5 مم
Min. دقيقة. line width عرض الخط 0.075 مم / 0.075 مم (3 مل / 3 مل) Min. دقيقة. hole size حجم الحفرة آلة الحفر
تشطيبات السطح الرصاص خالية HASL اسم المنتج 3528 مجموعة مكونة من 4 طبقات متعددة الطبقات 4 طبقات SMT Pcb
إبراز

لوحة الدوائر المطبوعة ENIG smt

,

لوحة الدوائر المطبوعة ENEPIG smt

,

خدمات الدوائر المطبوعة ENEPIG
اترك رسالة
منتوج وصف

لوح ثنائي الفينيل متعدد الكلور متعدد الطبقات على وجه واحد ومزدوج ، لوح روجرز ثنائي الفينيل متعدد الكلور عالي التردد ، لوح إلكتروني رئيسي للأدوات الطبية

التفاصيل الأساسية
رقم الموديل:
مواصفات مختلفة الكلور محطة
مكان المنشأ:
قوانغدونغ ، الصين
اسم العلامة التجارية:
جيتنغ
المواد الأساسية:
CME1 / FR-4 / الألومنيوم / النحاس / فليكس / روجرز / بوليميد
سماكة النحاس:
0.5-6 أوقية ، تشغيل تجريبي: 12 أوقية ، 0.5-6 أوقية ، تشغيل تجريبي: 12 أوقية
سماكة مجلس:
0.1-10 مم ، 0.1 مم - 10.00 مم
دقيقة.حجم الحفرة:
0.1 مم الميكانيكية ، ثقب الليزر 0.075 مم
دقيقة.عرض الخط:
0.075 م (3 مل)
دقيقة.تباعد الأسطر:
0.075 م (3 مل)
تشطيبات السطح:
HASL / OSP / Ag / ENIG / ENEPIG / غمر الفضة / القصدير
حجم اللوحة:
مخصص
ماركة:
EL
طبقة:
1-32 طبقات
مادة:
CME1 / FR-4 / High TG FR4 / خالٍ من الهالوجين FR4 / بوليميد / ألومنيوم / PTFE
مواد صفح مختلطة:
4 طبقات - 10 طبقات (FR4 + Ro4350 ، FR4 + ألومنيوم ، FR4 + FPC)
أدنى خط / مسافة:
0.075 م (3 مل)
التسامح في مخطط المجلس:
± 0.1 مم
موضع الثقب / تسامح الفتحة:
± 0.05 مم PTH: ± 0.076 مم NPTH: ± 0.05 مم
جسر قناع اللحام الصغير:
0.05 مم







خطوط SMT
7 خطوط
سعة
8 ملايين موضع في اليوم
الحد الأقصى لحجم اللوحة
680 * 550 مم الأصغر: 0.25 "* 0.25"
الحد الأدنى لحجم المكونات
0201-54 مم مربع (0.084 بوصة مربعة) ، موصل طويل ، CSP ، BGA ، QFP
سرعة
0.15 ثانية / رقاقة ، 0.7 ثانية / QFP


موجة لحام
عرض Max.PCB: 450mm
الحد الأدنى لعرض PCB: غير محدود
ارتفاع المكونات: أعلى 120 ملم / بوت 15 ملم



عرق اللحيم
أنواع المعادن: جزء ، كامل ، ترصيع ، خطوة جانبية
المواد المعدنية: النحاس والألومنيوم
إنهاء سطحيّ: تصفيح Au ، تصفيح فضي ، تصفيح Sn
معدل المثانة الهوائية: أقل من 20٪

ضغط مناسب
اضغط على المدى: 0-50KN
Max.PCB الحجم: 800 * 600mm
أنواع التجميع
SMT و Thru-hole
نوع اللحيم
معجون لحام قابل للذوبان في الماء ، خالي من الرصاص وخالي من الرصاص
تنسيقات الملفات
فاتورة المواد ، ملفات جربر ، ملفات Pick-N-Place (XYRS)
نوع الخدمة
تسليم المفتاح أو تسليم جزئي أو شحنة
تغليف المكونات
قطع الشريط ، بكرات الأنبوب مفكوكة ، أجزاء
تحويل الوقت
1-15 يومًا
اختبارات
فحص الأشعة السينية ، اختبار AOI ، تكنولوجيا المعلومات والاتصالات ، المسبار الطائر ، الاحتراق ، اختبار الوظيفة
