لوحة دوائر مطبوعة متعددة الطبقات ذهبية مغمورة ، 6 طبقات PCB ثقوب 0.15 مم
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JIETENG |
| إصدار الشهادات | ISO/TS16949/RoHS/TS16949 |
| رقم الموديل | FR4 |
| الحد الأدنى لكمية | قابل للتفاوض |
| الأسعار | negotiable |
| تفاصيل التغليف | كرتون فارغ ، فراغ معبأة |
| وقت التسليم | 5-8 يوم عمل |
| شروط الدفع | قابل للتفاوض |
| القدرة على العرض | 150000 متر مربع / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المواد الأساسية | FR-4 | دقيقة. تباعد الأسطر | 0.1 ملم |
|---|---|---|---|
| سماكة مجلس | 0.2 مم - 4.5 مم | Min. دقيقة. line width عرض الخط | 3 ميل |
| Min. دقيقة. hole size حجم الحفرة | 0.1 ملم | قناع لحام ثنائي الفينيل متعدد الكلور | لون أخضر |
| إبراز | لوحة دوائر مطبوعة متعددة الطبقات ذهبية غامرة,لوحة دوائر مطبوعة متعددة الطبقات 3 مل,ثقوب 0.15 مم 6 طبقات PCB |
||
منتوج وصف

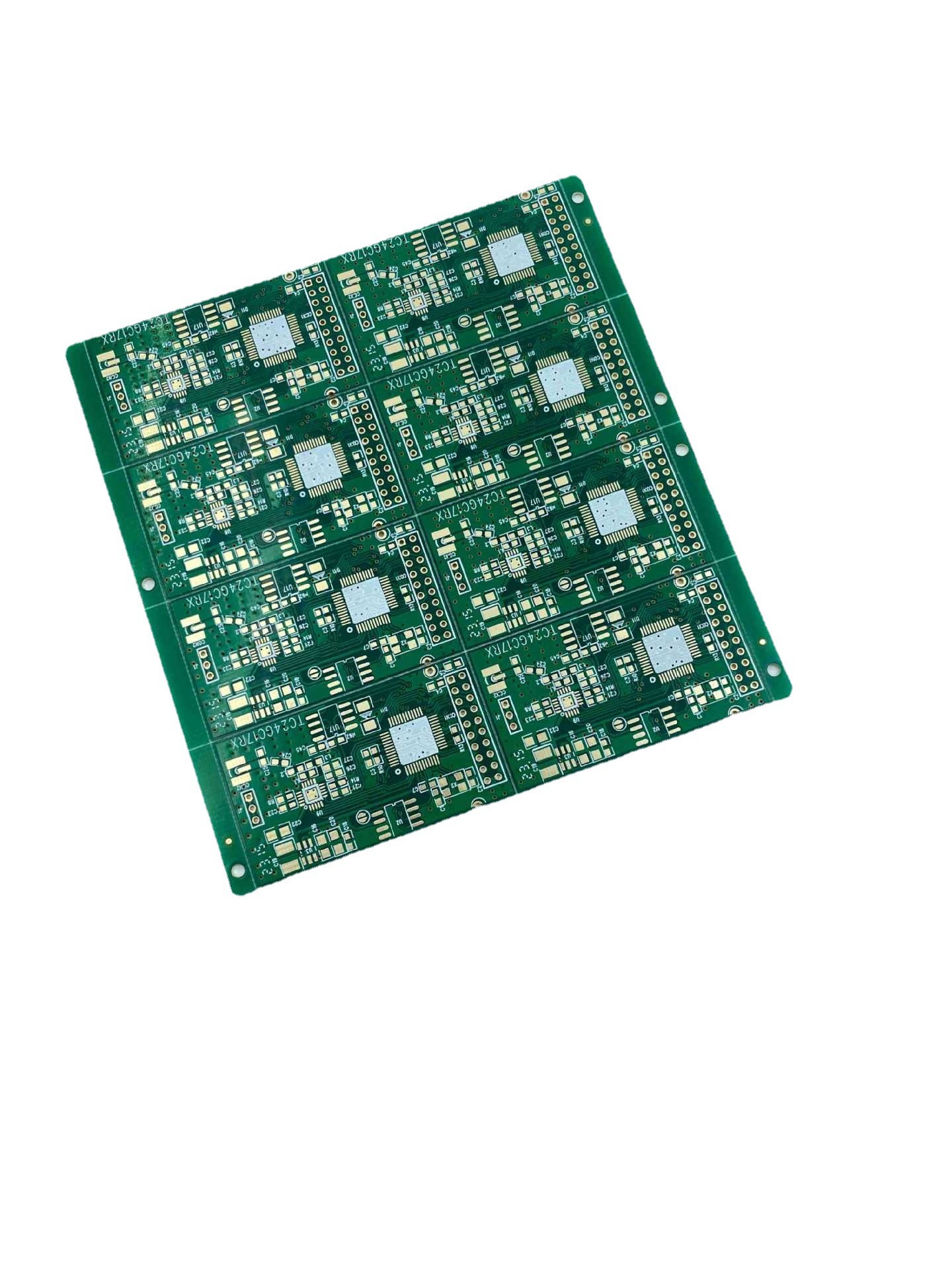

لوحة دوائر مطبوعة متعددة الطبقات ذهبية مغمورة 6 طبقات ثقوب PCB 0.15 مللي متر
لوحة الدوائر المطبوعة متعددة الطبقات الذهبية المغمورة عبارة عن لوحة الدوائر المطبوعة مع الذهب الغامر كطبقة نهائية للسطح.تساعد أسطح الذهب الغاطسة على حماية آثار النحاس والوسادات الموجودة على سطح ثنائي الفينيل متعدد الكلور من التآكل وأشكال التدهور الأخرى.
ثنائي الفينيل متعدد الكلور المكون من 6 طبقات هو ثنائي الفينيل متعدد الكلور متعدد الطبقات يتكون من ست طبقات من مادة الركيزة وآثار النحاس.تُستخدم مركبات ثنائي الفينيل متعدد الكلور متعددة الطبقات في التطبيقات التي تتطلب دوائر أكثر تعقيدًا ، ويمكنها زيادة الوظائف وتقليل الحجم مقارنةً بمركبات ثنائي الفينيل متعدد الكلور أحادية الطبقة أو ثنائية الطبقات.
يشير ثقب 0.15 مم في ثنائي الفينيل متعدد الكلور إلى قطر أصغر ثقب محفور يمكن صنعه في ثنائي الفينيل متعدد الكلور.تعتبر مركبات ثنائي الفينيل متعدد الكلور ذات الثقوب 0.15 مم ثقوبًا صغيرة ، وتشكل تحديًا في التصنيع وتتطلب معدات وتقنيات متخصصة.
بشكل عام ، تعد لوحة الدوائر المطبوعة متعددة الطبقات الذهبية المغمورة بست طبقات وثقوب 0.15 مم لوحة PCB عالية الأداء ومناسبة لمجموعة واسعة من التطبيقات ، بما في ذلك الدوائر الرقمية عالية السرعة ودوائر التردد اللاسلكي ، حيث تحكم صارم في المعاوقة وسلامة الإشارة.
| طبقة ثنائي الفينيل متعدد الكلور | 6 لتر | مادة ثنائي الفينيل متعدد الكلور | FR4 |
| سماكة النحاس | 1/1/1/1 أوقية | سمك ثنائي الفينيل متعدد الكلور | 1.0 ملم |
| دقيقة.حجم الحفرة | 0.15 ملم | Min.PCB المسار / الفجوة: | 3/3 ميل |
| قناع لحام ثنائي الفينيل متعدد الكلور | أخضر | PCB بالشاشة الحريرية | أبيض |
| انتهى سطح ثنائي الفينيل متعدد الكلور | غمر الذهب | مخطط ثنائي الفينيل متعدد الكلور | التوجيه / V-CUT |
| طلب | مجال الاتصالات | ||
| متطلبات خاصة: | مساحة الخط الصغيرة والفجوة: 3 / 3mil / min.عبر حجم الثقب 0.15 مم / التحكم في المعاوقة // مملوء بالراتنج ومطلي | ||
شركة Shenzhen Jieteng Circuit Co. ، Ltd.
إنه مصنع لمعالجة لوحات الدوائر المطبوعة PCB يدمج الإنتاج والبحث والتطوير
