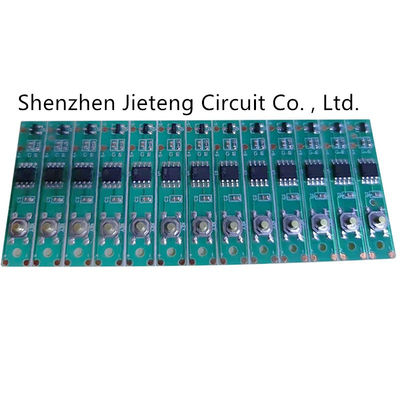

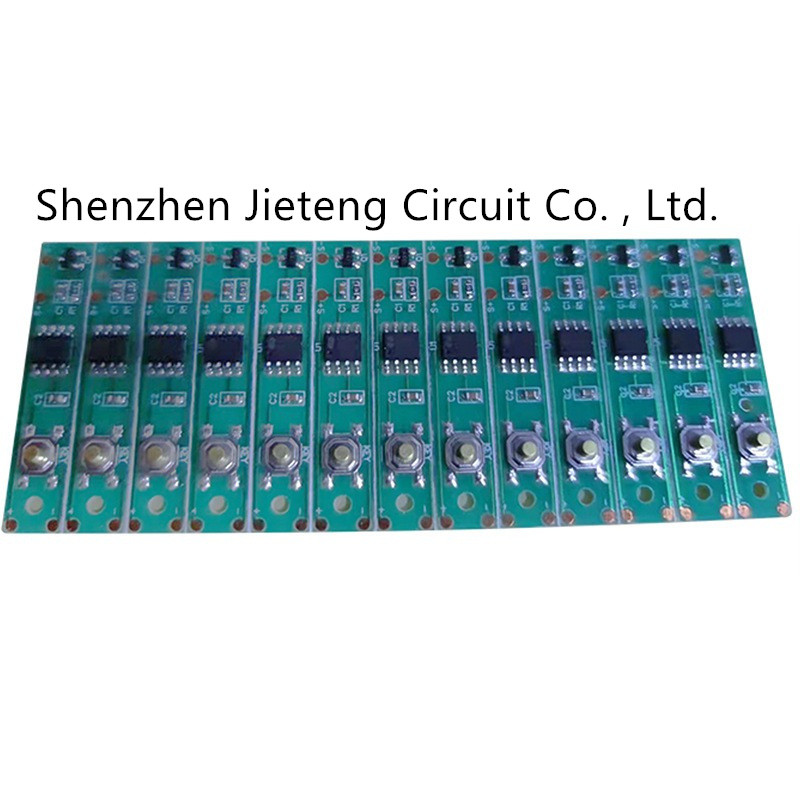

HDI Board SMT Assembly Service 12 طبقة خدمة الشباك الواحد ثنائي الفينيل متعدد الكلور

  • HDI Board SMT Assembly Service 12 Layer PCB One-Stop Service
مكان المنشأ قوانغدونغ ، الصين
اسم العلامة التجارية JIETENG
إصدار الشهادات ISO/TS16949/RoHS/TS16949
رقم الموديل PCBA
الحد الأدنى لكمية قابل للتفاوض
الأسعار negotiable
تفاصيل التغليف التعبئة فراغ الداخلية. صندوق كرتوني خارجي قياسي ، طلب حزم خاصة.
وقت التسليم 3-10 أيام التسليم
شروط الدفع قابل للتفاوض
القدرة على العرض 100000 قطعة / قطعة في الشهر

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
وظيفة تجميع سعة المغذية وحدة تغذية البومة (8 مستويات) +16 فتحة / 58 فتحة
سرعة 26000 رقاقة / ساعة المهلة 1-3 أيام بعد الدفع
إبراز

HDI Board SMT Assembly Service

,

خدمة تجميع SMT ذات 12 طبقة

,

لوحة HDI 12 طبقة ثنائي الفينيل متعدد الكلور
اترك رسالة
منتوج وصف

لوحة HDI 12 طبقة من لوحة لوحة PCB ذات المستوى التعسفي مدفونة لوحة حفرة عمياء عالية التردد الصنوج العسكرية



التفاصيل الأساسية
رقم الموديل:
PCBA
يكتب:
الأجهزة المنزلية pcba
مكان المنشأ:
قوانغدونغ ، الصين
اسم العلامة التجارية:
ثنائي الفينيل متعدد الكلور و PCBA
نوع المورد:
ثنائي الفينيل متعدد الكلور ، PCBA ، FPC ، HDI ، RFPC
سماكة النحاس:
1 أوقية
غرض:
رائع مصنع ثنائي الفينيل متعدد الكلور و PCBA في شنتشن
منطقة المعالجة القصوى:
680 × 1000 مم
لون الشاشة الحريرية:
أسود ، أبيض ، أحمر ، أخضر
الكلمات الدالة:
OEM عقد تصنيع ثنائي الفينيل متعدد الكلور
مادة:
FR4 ، أي مواد متخصصة حسب اختيارك
خدمة:
خدمة الشباك الواحد
موك:
حاسب شخصي 1
موعد التسليم:
العينة متاحة في غضون 3 أيام
طلب:
أشجار الطائرة
شهادة:
روش.ISO9001.




قدرة ثنائي الفينيل متعدد الكلور
عدد الطبقة
1-20 طبقة
منطقة المعالجة القصوى
680 × 1000 مم


سمك اللوح الأدنى
2 طبقة - 0.3 مم (12 مل)
4 طبقة - 0.4 مم (16 مللي)
6 طبقة - 0.8 مم (32 مل)
8 طبقة - 1.0 مم (40 مل)
10 طبقة - 1.1 مم (44 مللي)
12 طبقة - 1.3 مم (52 مل)
14 طبقة - 1.5 مم (59 مللي)
16 طبقة - 1.6 مم (63 مللي)
18 طبقة - 1.8 مم (71 مل)
التسامح سمك المجلس النهائي
سمك ≤ 1.0 مم ، التسامح: ± 0.1 مم
1.0 مم ≤ سمك ≤ 6.5 مم ، التسامح ± 10٪
التواء والانحناء
≤ 0.75٪ الحد الأدنى: 0.5٪
نطاق تيراغرام
130 - 215
مقاومة المقاومة
± 10٪ ، الحد الأدنى: ± 5٪
اختبار Hi-Pot
الحد الأقصى: 4000 فولت / 10 مللي أمبير / 60 ثانية


المعالجة السطحية
HASL مع الرصاص وخالية من الرصاص HASL
ذهب فلاش ، ذهب غمر
غمر الفضة ، غمر القصدير
الاصبع الذهبي ، OSP





منفعتنا
تكنولوجيا المواد
إنتاجنا
الإنتاج العام
عادي / خاص
1. our (TG170) FR4:
مواد عالية الجودة ، مقاومة ممتازة للحرارة ، لن تشوه كسر في درجة حرارة عالية ، لا رغوة ، لا حرق ، جيد
الأداء في الشحنات الكهربائية ، مقاومة الصدمات ، مقاومة الرطوبة

2. لدينا FR4
أداء جيد في الشحنات الكهربائية ، مقاومة الصدمات ، مقاومة الرطوبة

3. our CEM
لا لدغ

4. لدينا روجرز
أداء جيد في الترددات العالية

5. لدينا الألومنيوم
تشتت حرارة ممتاز
1.عام FR4
عمل حرارة عالية

2. العامة CEM
يتمدد ويتشوه في الظروف الرطبة
مصنع
لدينا خط إنتاج أوتوماتيكي.يعمل خط الإنتاج الأوتوماتيكي على تحسين دقة وكفاءة إنتاج ثنائي الفينيل متعدد الكلور
السطح أكثر إشراقًا وأنظفًا وأكثر سلاسة ، كما أنه يساعد في تقليل التكلفة.
خط إنتاج صناعي
أعمى / مدفون عبر اللوح ، اتصال عالي الكثافة (1 + 1 ، N + 1)
يؤدي تطبيق تقنية HDI إلى تقليل سمك وحجم ألواح ثنائي الفينيل متعدد الكلور ، مما يزيد من كثافة تصميم الأسلاك ثلاثية الأبعاد.
مصنع صعب ، تكلفة عالية
معاوقة
أداء جيد في موثوقية واستقرار إرسال واستقبال الإشارة
التكلفة العالية
تقنيات السطح
1.IMG: سطح أملس ، التصاق جيد ، لا أكسدة تحت الاستخدام الطويل
2. طلاء الذهب (الذهب السميك: 1-50U "): مقاومة جيدة للاهتراء
3.HASL: سعر أفضل ، ليس من السهل أكسدة ، سهل اللحام ، سطح أملس
4.HAL: سعر أفضل ، ليس من السهل أكسدة ، سهل اللحام
1.IMG: سعر مرتفع
2. طلاء الذهب (الذهب السميك): ارتفاع السعر
3.HAL: السطح ليس مسطحًا ، وليس مناسبًا لتغليف الأكياس
عبر / سطح نحاسي (20-25UM ، 0.5-60Z)
ثقب الليزر: 0.1 مللي متر دقيقة ، ثقب ميكانيكي: 0.2 مللي متر كحد أدنى
يصعب الوصول إلى 0.1 ملم
لوحة متعددة الطبقات (4-20 لتر) ، BGA (وحدة المعالجة المركزية)
BGA: كثافة عالية ، أداء عالي ، متعدد الوظائف ، زيادة الموثوقية الحرارية ، أداء جيد في خاصية الحرارة الكهربائية ، دقيقة
العرض / الفضاء: 3 / 3MIL

لوح متعدد الطبقات: دقيق قوي ، موثوقية عالية
مصنع صعب ، تكلفة عالية
امتحان
لضمان الجودة ، تجنب الهدر بعد التثبيت والكشط ، وتوفير التكلفة ، وتوفير وقت إعادة العمل
غير مبالي
