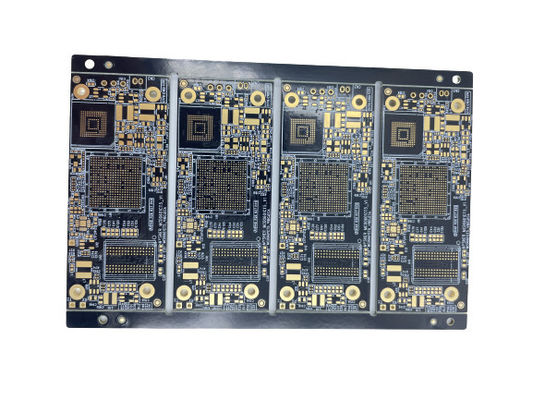

مجموعة لوحة PCB FR4 مع لون شاشة الحرير الصفراء الحد الأدنى عرض الخط / مساحة 3mil / 3mil

اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xMin. Annular Ring | 3mil | Solder Mask Color | Green, White, Black, Etc. |
---|---|---|---|
Min. Line Width/Space | 3mil/3mil | Min. Hole Size | 0.2mm |
Surface Finish | HASL, ENIG, OSP, | Assembly Type | SMT, Through Hole, Mixed, Etc. |
Product Name | PCB Board Assembly | Board thickness | 1.6mm |
Item | ODM OEM LED PCBA | ||
إبراز | فرنسي FR4 مجلس لوحة PCB,3 ملي / 3 ملي مجلس لوحة PCB |
وصف المنتج:
يتوفر منتج PCB Board Assembly بألوان مختلفة لقناع اللحام ، بما في ذلك الأخضر والأبيض والأسود وغيرها.لون قناع اللحام هو جانب أساسي من منتج تجميع لوحة PCB لأنه يوفر العزل والحماية للآثار الموصلة على PCBيضيف لون قناع اللحام أيضًا قيمة جمالية لمنتج تجميع لوحة PCB ، مما يجعله أكثر جاذبية للعملاء.
يحتوي منتج تجميع لوحة PCB على الحد الأدنى لحجم الثقب 0.2mm ، وهو مناسب لمختلف المكونات الإلكترونية. يضمن حجم الثقب الصغير أن عملية التجميع فعالة وفعالة ،ويساعد على تقليل التكلفة الإجمالية لمنتج تجميع لوحة PCBبالإضافة إلى ذلك، يأتي منتج PCB Board Assembly في سمك لوحات مختلف، بدءًا من 0.2mm إلى 3.2mm، مما يجعله مناسبًا لأجهزة إلكترونية مختلفة.
أحد الجوانب الأساسية الأخرى لمنتج تجميع لوحة PCB هو نوع التجميع. يأتي المنتج في أنواع مختلفة من التجميع ، بما في ذلك تكنولوجيا الجلوس السطحي (SMT) ، من خلال الثقب ، المختلطة ،وغيرهانوع SMT مثالي للأجهزة الإلكترونية مع مكونات عالية الكثافة، في حين أن نوع Through Hole مناسب للأجهزة ذات المكونات الكبيرة.النوع المختلط يجمع بين كل من SMT وتقنيات Through Hole لإنشاء منتج أكثر تنوعًا.
في الختام ، فإن منتج تجميع لوحة PCB هو جزء أساسي من عملية تصنيع PCBA ، ويلعب دورًا حاسمًا في تجميع الأجهزة الإلكترونية.المنتج يأتي في مختلف ألوان قناع اللحاممع الحد الأدنى لحجم الثقب من 0.2 ملم، المنتج فعال وفعال من حيث التكلفة،ويلبي احتياجات الأجهزة الإلكترونية المختلفة.
المعلمات التقنية:
المعلمات التقنية | القيم |
---|---|
اسم المنتج | تجميع لوحة PCB |
البند | ODM OEM LED PCBA |
الاختبار | أ.أ.و.آي، الأشعة السينية، المسبار الطائر، الخ. |
لون الشاشة الحريرية | أبيض، أسود، أصفر، الخ |
لون قناع اللحام | الأخضر، الأبيض، الأسود، الخ |
الحلقة الحلقة | 3ميل |
سمك النحاس | نصف أوقية إلى أربعة أوقيات |
التشطيب السطحي | HASL، ENIG، OSP |
الحد الأدنى لحجم الثقب | 0.2ملم |
الحد الأدنى عرض الخط/المساحة | 3 ملي / 3 ملي |
عملية تصنيع PCBA ، عملية تجميع لوحات الدوائر
التطبيقات:
واحدة من الميزات المتميزة لهذه اللوحة هي مجموعة من خيارات لون قناع اللحاممن السهل اختيار اللون المثالي لمشروعكبالإضافة إلى ذلك، هذا المنتج لديه الحد الأدنى من عرض الخط والمساحة من 3mil / 3mil، مما يسمح لتصميمات اللوحة الدقيقة والمعقدة.
سمة رئيسية أخرى من هذا التجميع لوحة PCB هو نطاق سمك اللوحة من 0.2mm-3.2mm. وهذا يجعلها خيار مناسب لمجموعة متنوعة من المشاريع،تتراوح من الأجهزة الصغيرة المحمولة إلى الأنظمة الإلكترونية الكبيرة.
الحد الأدنى لحجم الثقب من 0.2 ملم يجعل هذا التجميع لوحة PCB خيار ممتاز للتطبيقات التي تتطلب مكونات صغيرة ودقيقة.سواء كنت تعمل على مشروع روبوتات معقدة أو جهاز إلكتروني بسيط، هذا المنتج يمكن أن يوفر الدقة والدقة التي تحتاج إليها.
بشكل عام، تجميع لوحة PCB من JIETENG هو خيار متعدد الاستخدامات وموثوق به لعمليات تصنيع لوحة PCB وتجميع لوحة الدوائر. مع مجموعة من الميزات والقدرات،انها مثالية لعدد كبير من السيناريوهات والتطبيقات.
التعبئة والشحن:
تغليف المنتج:
سيتم تعبئة مجموعة لوحة PCB في صندوق ورقية صلبة مع ملحقات كافية لمنع أي تلف أثناء النقل.وأي تعليمات للتعامل.
الشحن:
نحن نقدم الشحن في جميع أنحاء العالم من خلال شركاء الشحن الموثوق بهم. سيتم شحن تجميع لوحة PCB في غضون 3 أيام عمل بعد استلام الدفع.قد يختلف وقت الشحن حسب الوجهة وطريقة الشحن المختارةسيتم تزويد العملاء برقم تتبع بمجرد شحن المنتج
الأسئلة الشائعة:
ما هي المعلومات اللازمة لاقتباس PCB؟
ج: ملفات Gerber والمتطلبات التقنية مثل مواد PCB، سمك، سطح النحاس، لون القناع والشاشة الحريرية، الخ)
س2: ما هي تنسيقات الملفات المقبولة لإنتاج PCB؟
A: ملفات Gerber: ملفات CAM350 PCB: Protel 99SE، PADS، CAD، Altium Designer.
هل ملفاتي آمنة؟
ج: ملفاتك آمنة تماماً. نحن نحمي حقوق الملكية الفكرية لعملائنا طوال العملية. لن يتم مشاركة جميع ملفات العملاء مع أي طرف ثالث.
