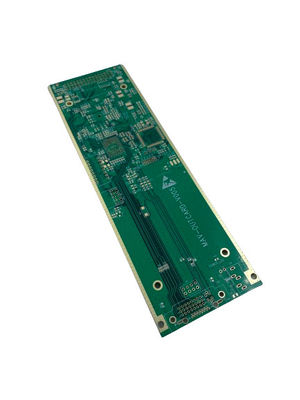

تخصيص قناع اللحام الأسود الهاتف المحمول مجمع PCB مع الحد الأدنى من فتحة 0.2mm
Place of Origin | China Shenzhen |
---|---|
اسم العلامة التجارية | JIETENG |
إصدار الشهادات | UL ROHS ISO9001 TS16949 |
Model Number | PCB Board Assembly |
Minimum Order Quantity | 5 pcs |
الأسعار | 0.2-6USD/piece |
Packaging Details | Blank carton, vacuum packed |
Delivery Time | 5-7 working day |
Payment Terms | T/T, Western Union |
Supply Ability | 10000PCS/DAY |

اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xAssembly Type | SMT, Through Hole, Mixed | Surface Finish | HASL, ENIG, OSP, |
---|---|---|---|
Solder Mask Color | Green, White, Black, Etc. | Board Thickness | 0.2mm-3.2mm |
Product Name | PCB Board Assembly | Min. Hole Size | 0.2mm |
اختبارات | AOI، X-Ray، Flying Probe | Min. دقيقة. Line Width/Space عرض / مسافة الخط | 3 ميل / 3 ميل |
الخدمة | خدمة وقفة واحدة ، ODM و OEM | ||
إبراز | تجميع PCB الهاتف المحمول,تجميع PCB القماش الأسود القابل للتخصيص,الحد الأدنى من فتحة 0.2 ملم مجموعة PCB,Customizable Black Solder Mask PCB Assembly,Minimum Aperture 0.2mm PCB Assembly |
وصف المنتج:
واحدة من الميزات المميزة لهذا المنتج هي مجموعة متنوعة من خيارات الاختبار المتاحة سواء كانت AOI أو الأشعة السينية أو المسبار الطائر أو أي طريقة اختبار أخرىيمكن للعملاء أن يثقوا بأن مجموعة لوحات الدوائر الخاصة بهم سيتم اختبارها بدقة لضمان أعلى مستوى من الوظائف والموثوقية.
يقدم منتج تجميع لوحة PCB راحة البال مع ضمان لمدة عام واحد ، مما يسمح للعملاء بالثقة بأن استثماراتهم محمية.
سواء كان ذلك لمشروع صغير أو لإنتاج واسع النطاق، منتج PCB مجلس التجميع هو الذهاب إلى الاختيار لاحتياجات تجميع لوح الدوائر.اختبار شامل، وضمان موثوق به، يمكن للعملاء أن يثقوا أن تجمع لوحات الدوائر الخاصة بهم سوف تعمل على أعلى مستوى.
المعلمات التقنية:
المعلم التقني | الوصف |
---|---|
سمك اللوحة | 0.2mm-3.2mm |
الحد الأدنى عرض الخط/المساحة | 3 ملي / 3 ملي |
سمك النحاس | نصف أوقية إلى أربعة أوقيات |
الحد الأدنى لحجم الثقب | 0.2ملم |
الضمان | سنة واحدة |
المواد | FR4، الألومنيوم، روجرز |
نوع التجميع | SMT، من خلال الثقب، مختلطة |
لون قناع اللحام | أخضر، أبيض، أسود |
اسم المنتج | تجميع لوحة PCB |
التشطيب السطحي | HASL، ENIG، OSP |
هذا الجدول الخاص بالمعلمات التقنية هو لمنتج تجميع لوحات الدوائر المعروف أيضا باسم تصنيع PCB أو عملية تصنيع PCBA.
التطبيقات:
تتضمن عملية تصنيع PCBA تجميع مكونات إلكترونية مختلفة على لوحة PCB وفقًا لمتطلبات التصميم المحددة.تم تصميم منتج تجميع لوحة PCB JIETENG مع الحد الأدنى لحجم الثقب 0.2ملم وأقل عرض خط / مساحة 3 ملي / 3 ملي. وهذا يجعلها مناسبة للاستخدام في الأجهزة التي تتطلب مكونات إلكترونية دقيقة ودقيقة.
كما تم تصميم منتج تجميع لوحة PCB مع مختلف التشطيبات السطحية مثل HASL ، ENIG ، OSP ، إلخ.هذه التشطيبات السطحية تستخدم لحماية لوحة PCB من الأكسدة وضمان موثوقيتها على المدى الطويل.
عملية الاختبار لمنتج تجميع لوحة PCB JIETENG تنطوي على طرق مختلفة مثل AOI ، الأشعة السينية ، المسبار الطائر ، إلخ.هذه طرق الاختبار تضمن أن المنتج ذو جودة عالية ويوافق المعايير المطلوبة.
منتج تجميع لوحة PCB مناسب للاستخدام في مجموعة واسعة من التطبيقات ، بما في ذلك على سبيل المثال لا الحصر:
- إلكترونيات المستهلك
- الأجهزة الطبية
- الأتمتة الصناعية
- السيارات
- الطيران والفضاء والدفاع
سواء كنت تبحث عن عملية تصنيع PCBA ، عملية تصنيع PCBA ، أو تصنيع لوحات الدوائر المطبوعة ، فإن منتج JIETENG PCB Board Assembly هو خيار ممتاز.إنه موثوق به، عالية الجودة، ومصممة لتلبية الاحتياجات الخاصة للأجهزة الإلكترونية المختلفة.
التخصيص:
تخصيص مجلس لوحة PCB الخاص بك مع JIETENG، العلامة التجارية الموثوق بها في تصنيع لوحات الدوائر المطبوعة.عملية تصنيع PCBA لدينا تضمن تصنيع PCB عالية الجودة وموثوق بها لاحتياجاتك المحددة.
من الصين، تم تصميم مجموعة لوحات الـ (بي سي بي) الخاصة بنا لتلبية متطلباتك.وكذلك خيارات التشطيب السطحي مثل HASL، ENIG، OSP، وأكثر.
اطمئن على أن تجميع لوحة PCB الخاص بك مغطى بضمان 1 سنة لدينا. نحن نقدم أيضا تخصيص لحد أدنى عرض خط / مساحة في 3 ملي / 3 ملي.
التعبئة والشحن:
تغليف المنتج:
سيتم تعبئة منتج تجميع لوحة PCB بأمان في أكياس مضادة للستاتيكية لمنع أي تلف بسبب التفريغ الكهربائي.ثم يتم وضع الحقائب في صناديق من الورق المقوى مع مواد مسدس وفيرة لحماية المنتج أثناء النقل.
الشحن:
سيتم شحن المنتج عن طريق خدمة خدمة سريعة موثوقة وذات سمعة طيبة ، مثل UPS أو FedEx. سيتم حساب تكلفة الشحن بناءً على الوجهة ووزن الطرد.سوف يتلقى العملاء رقم تتبع لمراقبة حالة شحنتهم- يمكن أن تختلف أوقات التسليم اعتمادا على موقع العميل.
الأسئلة الشائعة:
ما هي المعلومات اللازمة لاقتباس PCB؟
ج: ملفات Gerber والمتطلبات التقنية مثل مواد PCB، سمك، سطح النحاس، لون القناع والشاشة الحريرية، الخ)
س2: ما هي تنسيقات الملفات المقبولة لإنتاج PCB؟
A: ملفات Gerber: ملفات CAM350 PCB: Protel 99SE، PADS، CAD، Altium Designer.
هل ملفاتي آمنة؟
ج: ملفاتك آمنة تماماً. نحن نحمي حقوق الملكية الفكرية لعملائنا طوال العملية. لن يتم مشاركة جميع ملفات العملاء مع أي طرف ثالث.
