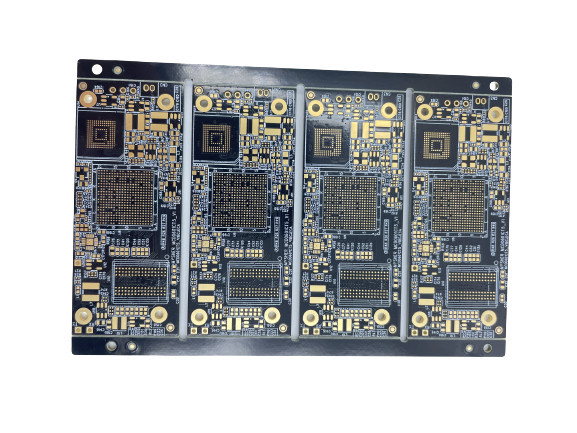

1.6mm سماكة 4mil BGA PCB Board Assembly أسود اللحيم قناع

  • 1.6mm Thickness 4mil BGA PCB Board Assembly Black Solder Mask
مكان المنشأ الصين
اسم العلامة التجارية JIETENG
إصدار الشهادات ISO/TS16949/RoHS/TS16949
رقم الموديل FR4
الحد الأدنى لكمية قابل للتفاوض
الأسعار negotiable
تفاصيل التغليف كرتون فارغ ، فراغ معبأة
وقت التسليم 5-8 يوم عمل
شروط الدفع قابل للتفاوض
القدرة على العرض 360000 متر مربع / سنة

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
إبراز

BGA PCB Board Assembly

,

وسمك 1.6mm PCB Board

,

أسود Solder Mask BGA Circuit Board
اترك رسالة
منتوج وصف

BGA لوحة دوائر كهربائية PCB لوحة دوائر كهربائية 1.6 مللي متر سماكة لوح 4 مللي قناع لحام أسود



  • دليل التنمية البشريةقدرة الحفر الدنيايتراوح بين 0.08 و 0.10 ملم.
  • قدرة التتبع / الخلوص PCB هي 3 مل أو 0.075 ملم.
  • المتاحأشكال ثنائي الفينيل متعدد الكلورتتضمن الطرق Router و V-CUT و Punching.
  • السمك قناع اللحامتتراوح القدرة من 15-20um القياسي إلى 35um المتقدم.
  • يختلف الحد الأدنى لإمكانية عرض جسر قناع اللحام اعتمادًا على اللون ، مع وجود اللون الأخضر بحد أدنى 4 ميل والألوان الأخرى التي تتطلب 4.8 ميل كحد أدنى.
  • تتراوح سعة تعبئة قناع اللحام من 0.1 إلى 0.5 ملليمتر.
  • تتضمن ألوان قناع اللحام المتاحة الأخضر والأخضر غير اللامع والأزرق والأزرق غير اللامع والأسود والأسود غير اللامع والأصفر والأحمر والأبيض.
  • تشمل ألوان الشاشة الحريرية PCB الأبيض والأسود ويمكن تخصيصها بناءً على متطلباتك.
  • تتراوح قدرة سماكة القناع القابل للتعرية من 500 إلى 1000 ميكرومتر.
  • تتراوح سعة فيلم أكسيد OSP من 0.2 إلى 0.5 ميكرومتر.



طبقة 1 ~ 60 طبقة
مادة FR4، CEM1، CEM3، Hight TG، Rogers، F4B، Taconic، FR1، FR2، 94V0، الألومنيوم
السعة الإنتاجية 30000 ㎡ / شهر
شكل المجلس مستطيل ، دائري ، فتحات ، فتحات ، معقدة غير منتظمة
قطع اللوح القص ، V- النتيجة ، جدولة التوجيه ، عداد الغرق
سماكة مجلس 0.2 ~ 8.0 مم ، فليكس 0.1-0.25 مم
وزن النحاس 0.5oZ ~ 12oZ
قناع اللحيم على الوجهين أخضر LPI ، أحمر ، أبيض ، أصفر ، أزرق ، أسود ، بنفسجي إلخ قناع اللحام
الشاشة الحريرية على الوجهين أو من جانب واحد باللون الأبيض والأصفر والأسود وما إلى ذلك
عرض / مسافة الخط الأدنى 0.08 ملم / 3 مل
أبعاد اللوحة القصوى 25.6 بوصة * 43.3 بوصة أو 650 مم * 1100 مم
قطر ثقب الحفر دقيقة 0.1 ملم
قطر ثقب حفر الليزر دقيقة 0.075 مم
صقل الأسطح HASL ، ENIG ، غمر القصدير ، الغمر الفضي ، OSP ، ENEPIG إلخ
سماكة اللوح ± 10٪
عرض الفتحة الأدنى 0.12 "، 3.0 مم ، أو 120 ميل
عمق درجة V 20-25٪ من سمك اللوح
سمك الجدار PTH > 0.025 مم
PTH Hole Dia Tolerance ± 0.076 مم
تسامح ضياء حفرة غير PTH ± 0.05 مم
انحراف موقف الثقب ± 0.076 مم
مجاري نعم
معايير الجودة IPC-A600F / MIL-STD-105D
تنسيق ملف التصميم جربر RS-274X ، 274D ، النسر وأوتوكاد DXF ، DWG







1.6mm سماكة 4mil BGA PCB Board Assembly أسود اللحيم قناع 0





تلتزم شركة Shenzhen Jieteng Circuit Co. ، Ltd. بالجودة والابتكار ، وتستخدم الشركة معدات وتكنولوجيا التصنيع المتقدمة لضمان تلبية ثنائي الفينيل متعدد الكلور لأعلى المعايير.تمتلك الشركة فريقًا من المهندسين والفنيين ذوي الخبرة الذين يعملون عن كثب مع العملاء لضمان تلبية ثنائي الفينيل متعدد الكلور لمتطلباتهم الخاصة.

إلى جانب التزامها بالجودة ، تأخذ الشركة خدمة العملاء على محمل الجد.نحن نعمل عن كثب مع عملائنا لتوفير الحلول الفردية والدعم طوال عملية تصنيع ثنائي الفينيل متعدد الكلور من التصميم إلى التسليم.

بشكل عام ، شركة Shenzhen Jieteng Circuit Co. ، Ltd. هي شركة مصنعة ذات سمعة طيبة لثنائي الفينيل متعدد الكلور مع تركيز قوي على الجودة والابتكار وخدمة العملاء.الخبرة في تصنيع ثنائي الفينيل متعدد الكلور والالتزام بإرضاء العملاء تجعلنا شريكًا موثوقًا به للشركات والمؤسسات التي تتطلب مركبات ثنائي الفينيل متعدد الكلور عالية الجودة.
