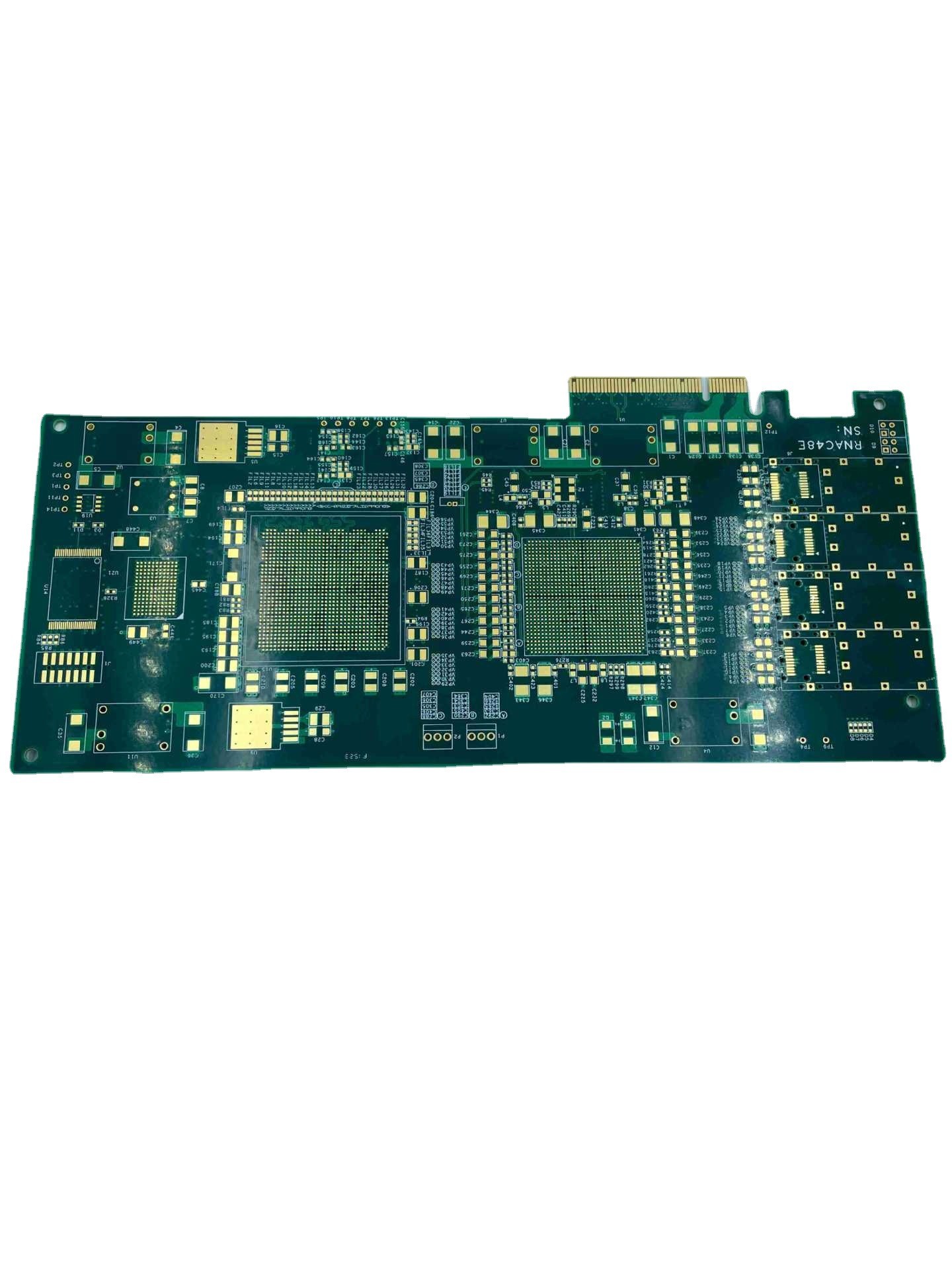

مزدوج الوجهين سمك 2 مم FR4 PCB Board 6mil Gold الغمر

2mm سمك PCB board FR4 6mil غمر الذهب

الحد الأقصى لعدد الطبقات المسموح به هو 32 طبقة ، وأي طلبات تتجاوز 20 طبقة ستتطلب مراجعة إضافية.
يبلغ الحد الأقصى لحجم اللوحة النهائية 740 × 500 ملم ، ولكن إذا كان أي من جانبي اللوحة أكبر من 600 ملم ، فيجب فحص اللوحة.
أصغر حجم للوحة النهائية هو 5 × 5 ملم.
تشمل مواد ثنائي الفينيل متعدد الكلور المتاحة للاستخدام PI + FR4 و FR4 و Rogers و etch.
قدرة سماكة PCB بين 0.2 و 4.0 ملليمتر.إذا كانت السماكة أقل من 0.2 ملم أو أكبر من 4 ملم ، فستتطلب مراجعة.بالإضافة إلى ذلك ، لا يمكن أن تحتوي الألواح التي يبلغ سمكها 0.6 ملم أو أقل على سطح رش بالقصدير.
يمكن أن يتراوح سمك النحاس لطبقات القاعدة الداخلية والخارجية من 0.3 / 0.5 أوقية إلى 3 أوقية ، مع 4-6 أوقية مقدمًا.
التسامح المسموح به للقوس والتواء هو 0.075٪.
يبلغ الحد الأدنى لحجم الفتحة 0.15 ملم وأي فتحات أصغر من هذا الحجم ستتطلب لوحة مزدوجة.
تتراوح سعة الحفر الدنيا لـ HDI بين 0.08 و 0.10 ملم.
قدرة التتبع / الخلوص PCB هي 3 مل أو 0.075 ملم.
تتضمن طرق أشكال PCB المتاحة جهاز التوجيه و V-CUT و Punching.
تتراوح قدرة سماكة قناع اللحام من 15-20um القياسي إلى 35um المتقدم.
يختلف الحد الأدنى لإمكانية عرض جسر قناع اللحام اعتمادًا على اللون ، مع وجود اللون الأخضر بحد أدنى 4 ميل والألوان الأخرى التي تتطلب 4.8 ميل كحد أدنى.
تتراوح سعة تعبئة قناع اللحام من 0.1 إلى 0.5 ملليمتر.
تتضمن ألوان قناع اللحام المتاحة الأخضر والأخضر غير اللامع والأزرق والأزرق غير اللامع والأسود والأسود غير اللامع والأصفر والأحمر والأبيض.
تشمل ألوان الشاشة الحريرية PCB الأبيض والأسود ويمكن تخصيصها بناءً على متطلباتك.
تتراوح قدرة سماكة القناع القابل للتعرية من 500 إلى 1000 ميكرومتر.
تتراوح سعة فيلم أكسيد OSP من 0.2 إلى 0.5 ميكرومتر.

تفتخر شركة Shenzhen Jieteng Circuit Co. ، Ltd. بالتزامها بالجودة ، وتستخدم الشركة معدات وتقنيات تصنيع متطورة لضمان تلبية ثنائي الفينيل متعدد الكلور لأعلى المعايير.مع فريق من المهندسين والفنيين ذوي الخبرة ، نعمل عن كثب مع عملائنا لضمان تلبية ثنائي الفينيل متعدد الكلور لمتطلباتهم الخاصة.
