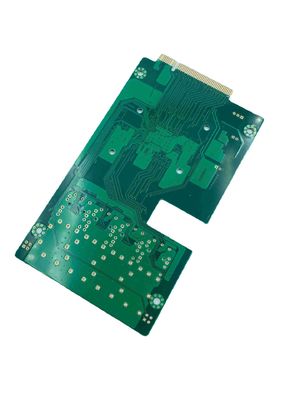

8 طبقة مقاومة غمر الذهب PCB Board النموذج FR4 S1150G
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | JIETENG |
| إصدار الشهادات | ISO/TS16949/RoHS/TS16949 |
| رقم الموديل | FR4 |
| الحد الأدنى لكمية | قابل للتفاوض |
| الأسعار | negotiable |
| تفاصيل التغليف | كرتون فارغ ، فراغ معبأة |
| وقت التسليم | 5-8 يوم عمل |
| شروط الدفع | قابل للتفاوض |
| القدرة على العرض | 150000 متر مربع / سنة |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| المواد الأساسية | FR-4 | سماكة النحاس | 1 أوقية |
|---|---|---|---|
| يكتب | لوحة إلكترونية | لون قناع اللحام | لون أخضر |
| مجلس ثنائي الفينيل متعدد الكلور سميكة | 1.6 ملم | Min. دقيقة. line distance/space مسافة الخط / الفضاء | 4/4 ميل |
| إبراز | نموذج لوحة غمر ذهبي ثنائي الفينيل متعدد الكلور,نموذج أولي للوحة ثنائي الفينيل متعدد الكلور ذو 8 طبقات,مجموعة لوحة ثنائي الفينيل متعدد الكلور 1 أوقية |
||
منتوج وصف
لوحة مقاومة غمر ذهبية مكونة من 8 طبقات نموذج أولي للوحة دارات مطبوعة FR4 S1150G
لوحة دوائر PCB ذات 8 طبقات
قدرة سمك ثنائي الفينيل متعدد الكلور: يمكن أن يتراوح سمك ثنائي الفينيل متعدد الكلور من 0.2 إلى 4.0 ملم.ومع ذلك ، فإن الألواح التي يزيد سمكها عن 0.2 مم أو أكثر من 4 مم تتطلب المراجعة.إذا كان سمك اللوح 0.6 مم أو أقل ، فلا يمكن أن يحتوي PCB على تشطيب سطح HASL.
سماكة النحاس: يمكن أن يصل الحد الأدنى لسماكة طبقات النحاس الأساسية الداخلية والخارجية إلى 0.3 / 0.5 أوقية ، ويمكن أن يصل الحد الأقصى للسمك إلى 3 أوقية ، ويمكن أن يصل المستوى المتقدم إلى 4-6 أوقية.
التسامح مع الانحناء والتواء: يتمتع ثنائي الفينيل متعدد الكلور بنسبة 0.075٪ من الانحناء والتواء.
الحد الأدنى لحجم الفتحة: يمكن أن يكون الحد الأدنى لحجم الفتحة لثقب ثنائي الفينيل متعدد الكلور 0.15 مم ، ولكن يجب مراجعة الألواح ذات الثقوب الأصغر من 0.15 مم.
الحد الأدنى لسعة الحفر HDI: حجم الحفر الأدنى لثنائي الفينيل متعدد الكلور هو 0.08-0.10 مم.
القدرة على تتبع / إزالة ثنائي الفينيل متعدد الكلور: قدرة تتبع / إزالة ثنائي الفينيل متعدد الكلور تصل إلى 3 ميل (0.075 مم).
طريقة مخطط PCB: يمكن لـ PCB Outline استخدام التوجيه أو V-CUT أو اللكم.
قدرة سماكة قناع اللحام: يمكن أن تحتوي مركبات ثنائي الفينيل متعدد الكلور على سمك قناع لحام قياسي من 15 إلى 20 ميكرومتر أو سمك ممتاز يبلغ 35 ميكرومتر.
الحد الأدنى من قدرة عرض جسر قناع اللحام: الحد الأدنى لإمكانية عرض جسر قناع اللحام هو 4 ملايين للأخضر و 4.8 مليون للألوان الأخرى.
قدرة ملء قناع اللحام: يمكن أن يحتوي PCB على ثقوب تملأ قناع اللحام بقطر 0.1-0.5 مم.
لون قناع اللحام: يمكن أن يكون قناع اللحام أخضر أو أخضر غير لامع أو أزرق أو أزرق غير لامع أو أسود أو أسود غير لامع أو أصفر أو أحمر أو أبيض أو ألوان أخرى.
طباعة الشاشة الحريرية PCB: يمكن أن تكون طباعة الشاشة الحريرية PCB باللون الأبيض أو الأسود أو يمكن اختيار ألوان أخرى وفقًا للمتطلبات.
| عدد الطبقات: | 8 طبقة | صفح لوحة الدوائر: | FR4 |
| سماكة النحاس المختلفة: | 1/1/1/1 أوقية | مجلس ثنائي الفينيل متعدد الكلور سميكة: | 1.6 ملم |
| أصغر ثقب حفر ميكانيكي: | 0.20 ملم | دقيقة.مسافة / مسافة الخط: | 4/4 ميل |
| لون قناع اللحام: | اللون الأخضر KSM | لون الأساطير: | لون أبيض |
| انتهى سطح ثنائي الفينيل متعدد الكلور: | غمر الذهب | ملف تعريف المجلس: | طحن |
| تطبيق مجلس ثنائي الفينيل متعدد الكلور: | التحكم الصناعي | ||
| طلب متطلبات خاصة: | التحكم في المعاوقة | ||
شركة Shenzhen Jieteng Circuit Co. ، Ltd.
متخصصون في إنتاج أنواع مختلفة من لوحات الدوائر المطبوعة PCB
