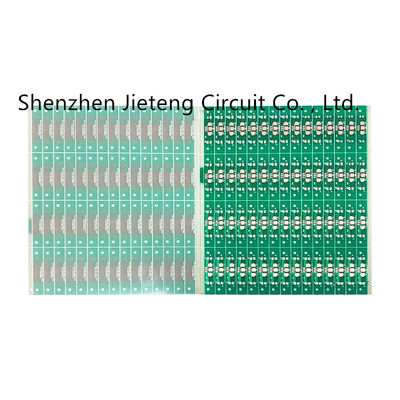

BGA الألومنيوم المرن FR4 لوحة دارات مطبوعة عالية التردد

  • BGA Flexible Aluminum FR4 PCB Board High Frequency
  • BGA Flexible Aluminum FR4 PCB Board High Frequency
مكان المنشأ قوانغدونغ ، الصين
اسم العلامة التجارية JIETENG
إصدار الشهادات ISO/TS16949/RoHS/TS16949
رقم الموديل روجرز FR4
الحد الأدنى لكمية قابل للتفاوض
الأسعار negotiable
تفاصيل التغليف فراغ التعبئة في كرتون فارغ
وقت التسليم 5-8 أيام التسليم
شروط الدفع قابل للتفاوض
القدرة على العرض 150000 مترا مربعا / مترا مربعا سنويا

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
لون قناع اللحام لون أخضر مادة CEM-3
تقنية خاصة قابل للتخصيص صفقة حزمة فراغ
طلب الجمعية PCB
إبراز

لوح ألومنيوم FR4 ثنائي الفينيل متعدد الكلور

,

لوح BGA FR4 ثنائي الفينيل متعدد الكلور

,

ثنائي الفينيل متعدد الكلور مرن من الألومنيوم BGA
اترك رسالة
منتوج وصف

لوحة خلط عالية التردد نصف حفرة لوحة متعددة الطبقات حفرة مدفونة لوحة أعمى



التفاصيل الأساسية
رقم الموديل:
ثنائي الفينيل متعدد الكلور
مكان المنشأ:
قوانغدونغ ، الصين
المواد الأساسية:
Fr4 ، FR4 ، High TG FR4 ، تردد عالي ، الشب ، FPC
سماكة النحاس:
1-6 أوقية
سماكة مجلس:
1.6 ملم
دقيقة.حجم الحفرة:
0.2 مم
دقيقة.عرض الخط:
4 ميل
دقيقة.تباعد الأسطر:
4 ميل
تشطيبات السطح:
HASL
اسم المنتج::
ثنائي الفينيل متعدد الكلور
معيار ثنائي الفينيل متعدد الكلور ::
معيار IPC-A-610 D / IPC-III
اختبار تجميع ثنائي الفينيل متعدد الكلور ::
الفحص البصري (افتراضي) ، AOI ، FCT ، X-RAY
الجمعية PCB:
SMT ، عبر الفتحة ، مختلط ، BGA
مخطط ثنائي الفينيل متعدد الكلور ::
مربع ، دائرة ، غير منتظم (تخصيص)
مقاس:
حسب الطلب



























































قدرات ثنائي الفينيل متعدد الكلور والمواصفات الفنية
طبقة
1-60 طبقة
مادة
FR-4 ، High Tg ، Isola ، الألومنيوم ، روجرز ، إلخ
نوع ثنائي الفينيل متعدد الكلور
جامد ، مرن ، صلب ، مرن
شكل
مستطيل ، دائري ، فتحات ، قواطع ، معقدة ، غير منتظمة
أبعاد ثنائي الفينيل متعدد الكلور ماكس
1200 مم * 600 مم
سماكة
0.2 ~ 4.0 مم ، فليكس 0.01 ~ 0.25 ''
سماكة التسامح
± 10٪
سماكة النحاس
0.5-6 أوقية
تحمل سماكة النحاس
± 0.25 أوقية
صقل الأسطح
HASL ، LF HASL ، Imm Gold ، Imm Silver ، OSP إلخ
قناع اللحيم
أخضر ، أحمر ، أبيض ، أصفر ، أزرق ، أسود ، برتقالي ، بنفسجي
الشاشة الحريرية
أبيض أسود
دقيقة عرض خط الشاشة الحريرية
0.006 بوصة أو 0.15 ملم
قطر ثقب الحفر دقيقة
0.01 بوصة ، 0.1 مم أو 10 مل
أثر / فجوة دقيقة
0.075 مم أو 3 مل
قطع ثنائي الفينيل متعدد الكلور
القص ، درجة V ، مسار الجدولة

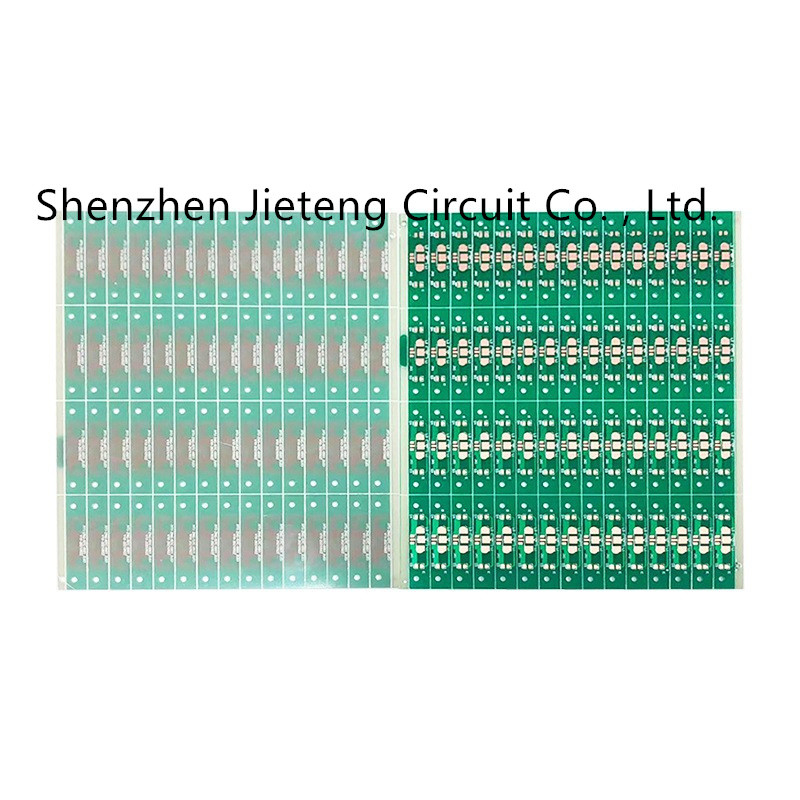

BGA الألومنيوم المرن FR4 لوحة دارات مطبوعة عالية التردد 0
